Offizieller Lichtschwertbau-Thread

1. Die Gummimatte habe ich passend zugeschnitten, sie in acht gleiche Teile eingeteilt, die ich mit einem Kugelschreiber markiert habe. Danach habe ich mit einem Taschenmesser die Lücken in die Stege der Matte geschnitten. Mit Pattex aufkleben, fertig.

2. Die Klammern sind aus Alu. Ein Klotz mit Schlitzen, darauf ein gebogenes Blech mit den Objektivlinsen aus Einwegkameras (bei Obi-Wan). Daran ein funktionsloser kleiner Hebel. Teilweise geschraubt oder geklebt.

WEM schrieb:
1. Die Gummimatte habe ich passend zugeschnitten, sie in acht gleiche Teile eingeteilt, die ich mit einem Kugelschreiber markiert habe. Danach habe ich mit einem Taschenmesser die Lücken in die Stege der Matte geschnitten. Mit Pattex aufkleben, fertig.

2. Die Klammern sind aus Alu. Ein Klotz mit Schlitzen, darauf ein gebogenes Blech mit den Objektivlinsen aus Einwegkameras (bei Obi-Wan). Daran ein funktionsloser kleiner Hebel. Teilweise geschraubt oder geklebt.
Zum Vergrößern anklicken....

Ok, danke.
Hast du auch vor noch eine Anleitung zu dem Bau der 3 Lichtschwerter zu machen, so in dem Stil wie die Anleitung zum Bau der Klinge? Des wäre sicher sehr hilfreich und ich wäre dir dankbar dafür!

Eine Bauanleitung für die Schwerter werde ich nicht anfertigen, da ich keine Fotos vom Bau gemacht habe. Das ist auch nicht nötig, da die Konstruktion denkbar einfach ist. Als Grundlage dient immer das Basisrohr mit 30 mm Durchmesser, in das die Klinge geschraubt wird. Darüber werden größere Rohre geschoben und eventuell mit Schrauben gesichert. Andere Teile werden Angeklebt oder geschraubt.

Die Schwerter auf meiner Seite dienen nur als Beispiele dafür, was man mit einfachen Mitteln erreichen kann. Als richtiger Jedi solltest Du Dir Dein eigenes Lichtschwert konstruieren. So bist Du frei in der Gestaltung und der Wahl der Materialien.

Siehe auch: Lichtschwert

Zuletzt bearbeitet von einem Moderator:
WEM schrieb:
Eine Bauanleitung für die Schwerter werde ich nicht anfertigen, da ich keine Fotos vom Bau gemacht habe. Das ist auch nicht nötig, da die Konstruktion denkbar einfach ist. Als Grundlage dient immer das Basisrohr mit 30 mm Durchmesser, in das die Klinge geschraubt wird. Darüber werden größere Rohre geschoben und eventuell mit Schrauben gesichert. Andere Teile werden Angeklebt oder geschraubt.

Die Schwerter auf meiner Seite dienen nur als Beispiele dafür, was man mit einfachen Mitteln erreichen kann. Als richtiger Jedi solltest Du Dir Dein eigenes Lichtschwert konstruieren. So bist Du frei in der Gestaltung und der Wahl der Materialien.

Siehe auch: Lichtschwert
Zum Vergrößern anklicken....

Du hast also grad die verschieden großen Rohre über des 30mm Rohr geschoben und mittels der PVC Rohre die Differenz überbrückt?

Bin grad dabei neben einigen anderen Projekten ein Lichtschwert zu bauen. Soll in die richtig Luke ANH LS gehn aber keine Replica sondern ein etwas abgeänderter Entwurf.
Habe es auch teilweise aus Alurohren gemacht. Der äußere Teil ist aus einem verchromten Rohr aus der Sanitärabteilung des Baumarktes. Der innere Teil ist aus einem Alu-Rohr.
Mein Problem ist nur, dass ich aus einem 4cm langen Alurohr die Clamp machen wollte. Nur hatte das Alurohr einen 1mm geringeren Innendurchmesser als der Aussendurchmesser des verchromten Rohres. Somit passt es natürlich nicht und ich versuche verzweifelt eine Alternative zu finden.

Und was des Obi-wan LS angeht, ich wollte schon die ganze Zeit versuchen eine möglichst originalgetreue Replika zu machen.

Nur eine letzte Frage noch - wie bekomme ich das passende Gewinde in des innere Rohr?

Gruß,
Patrick

tk-4772 schrieb:
Du hast also grad die verschieden großen Rohre über des 30mm Rohr geschoben und mittels der PVC Rohre die Differenz überbrückt?

Bin grad dabei neben einigen anderen Projekten ein Lichtschwert zu bauen. Soll in die richtig Luke ANH LS gehn aber keine Replica sondern ein etwas abgeänderter Entwurf.
Habe es auch teilweise aus Alurohren gemacht. Der äußere Teil ist aus einem verchromten Rohr aus der Sanitärabteilung des Baumarktes. Der innere Teil ist aus einem Alu-Rohr.
Mein Problem ist nur, dass ich aus einem 4cm langen Alurohr die Clamp machen wollte. Nur hatte das Alurohr einen 1mm geringeren Innendurchmesser als der Aussendurchmesser des verchromten Rohres. Somit passt es natürlich nicht und ich versuche verzweifelt eine Alternative zu finden.

Und was des Obi-wan LS angeht, ich wollte schon die ganze Zeit versuchen eine möglichst originalgetreue Replika zu machen.

Nur eine letzte Frage noch - wie bekomme ich das passende Gewinde in des innere Rohr?

Gruß,
Patrick
Zum Vergrößern anklicken....
- Die 40 mm Alurohre auf meiner Seite haben einen Innendurchmesser von 37 mm. Kannst Du bei mir bekommen.

- Das Innengewinde muss als erstes eingesetzt werden, da es heiß geklebt wird. Das ist eine Arbeit, die nicht ganz einfach ist.

Siehe auch "Materialbeschaffung" auf meiner Seite.

Zuletzt bearbeitet von einem Moderator:
Lord Ace schrieb:
Hallo Leute!
Bin neu hier bei euch, aber schon ein jahrelanger Star Wars Fan.
Habe schon immer mal ein Laserschwert haben wollen, aber die die es zu kaufen gibt kosten ein haufen Geld (Hab jedoch ein FX laserschwert von Anakin Skywalker). Also Dachte ich mir ich bau mir mein eigenes Laserschwert.
War ganz schön viel Arbeit, aber am Ende ist ein tolles Laserschwert dabei herausgekommen (siehe Anhang).
Enthält im inneren sogar einen Kristall (ist durch beliebig andere zu ersetzen) und
am ende eine Fokussierlinse . Ich hoffe es gefällt euch.

Herstellung:
Ich arbeite in einem Werkzeugbau, und ich nahm mir ein stück Rundstahl. Maße ungefähr 320mm lang und der Durchmesser ca. 50mm.
Ich wollte gerne Alu nehmen, hab ich aber nicht kriegen können. Vorne habe ich mit 2 verschiedenen Bohrern so tief wie es ging durchgebohrt, vor allem um Gewicht zu sparen. Das ding wiegt immer noch 2,3 kg.Am Griff habe ich 8 Nuten eingestochen und 32mm O-Ringe draufgemacht.Falls ihr euch fragt wie ich die Ringe draufbekommen habe; ganz einfach. Das Ende lässt sich Abschrauben. Der Kristall wird mit 3 Madenschrauben in der mitte des Griffes gehalten. Der rote Knof, aus einer einfachen Schraube gemacht ist der ein,- bzw. Ausschalter. Der blaue Knopf soll zur Klingenlängenjustierung dienen. Leider ist es nur ein Modell. Schön wäre es wenn es noch funktionieren würde.

Ich habe hier noch ein paar bilder mit dazugepackt, damit ihr seht wie es zerlegt aussieht.
Zum Vergrößern anklicken....


Genauso hab ich mir das auch gedacht nur ich wollt mich erstmal an Darth Vaders LS versuchen, um danach evtl. eins nach meinen eigenen Vorstellungen herzustellen!;)

Obi Wan LS

Hallo,

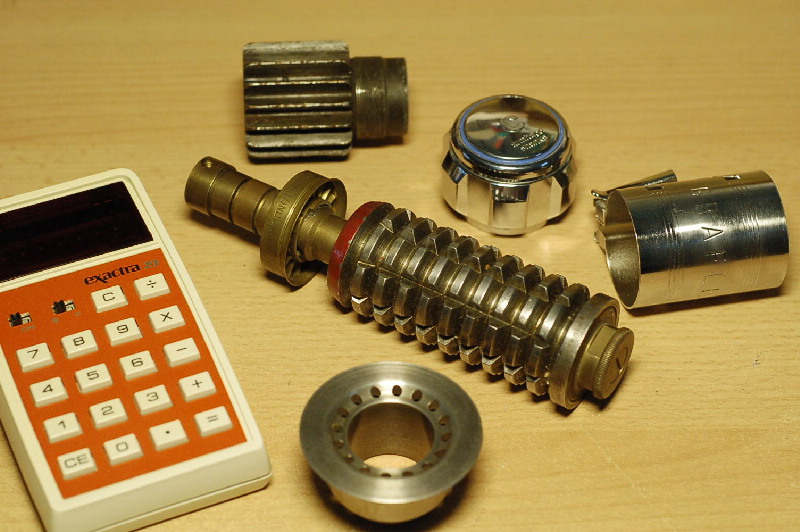

hier ein kleiner teaser für alle, die auf Originalteile stehen :



Nun brauch ich den Kram nur noch zusammenbauen :D

Des sieht doch mal sehr gut aus!
natürlich die übliche Frage - woher haste den die Teile? Hab schon ne Weile danach gesucht, aber es ist ziemlich schwer die Teile hier zu bekommen.



@WEM:
Ich bräuchte wenn ich es richtig im Kopf hab eher ein 4-4,5cm langes Alurohr mit 32mm Innendurchmesser. Müsste es aber nochmal genau ausmessen.

Zuletzt bearbeitet von einem Moderator:
Die Teile habe ich über ca. 1 Jahr zusammengetragen und kommen aus den USA, UK und Deutschland.
Am einfachsten ist da noch der Exactra Taschenrechner zu finden LOL, ansonsten hilft eBay, eGun, das RPF und viiiiiiiiiel Geduld....

der taschenrechner wurde (wenn ich das richtig im kopf habe) für bubbles benutzt... beim luke anh is das auf jeden fall so, obs beim obi auch so war, weiss ich nich...^^

custom saber

Hi

Fx Lightsaber sind zwar sehr schön und so aber die klinge ist nicht abnehmbar und das Licht der Klinge wird durch 64 LED betrieben, welche in der Röre sind. Abgesehn davon sind FX lightsabers nicht fürs Kämpfen gedacht, da Sie extrem schnell brechen.

Ich lasse gerade mein eigenes herstellen welches am märz fertig ist!
wenn du ein kuhles lichtschwert haben willst dann helfe ich dir gerne bei der suche es gibt diverse händler die gute arbeit vollbracht haben.

einfach anschreiben!!!:kaw:

Eigenes Lichtschert! Besser als FX!!!

Hi Leute!

Wollte eure Meinung zu meinem Lichtschwert hören, welches allerdings noch nicht fertig ist.
Die rückseite des Griffes hat ein paar LED Kammern, die durch den kleinen schwarzen knopf aktiviert werden. Der rote Knopf schaltet das Lichtschwert ein(grüne Klinge) betrieben von einer 3W LUXEON. KLinge ist abnehmbar!


Anhänge

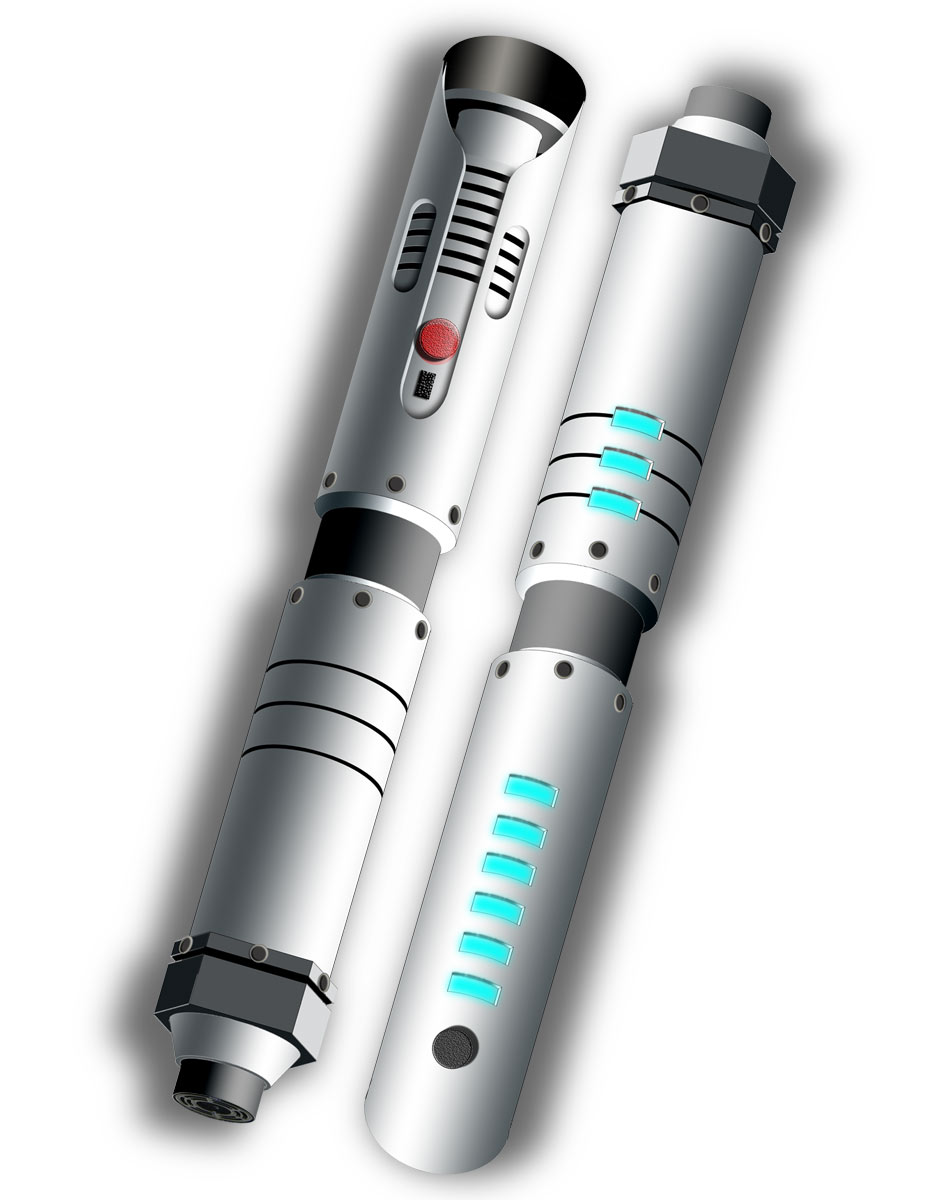

  • final1.jpg
    77,7 KB · Aufrufe: 257

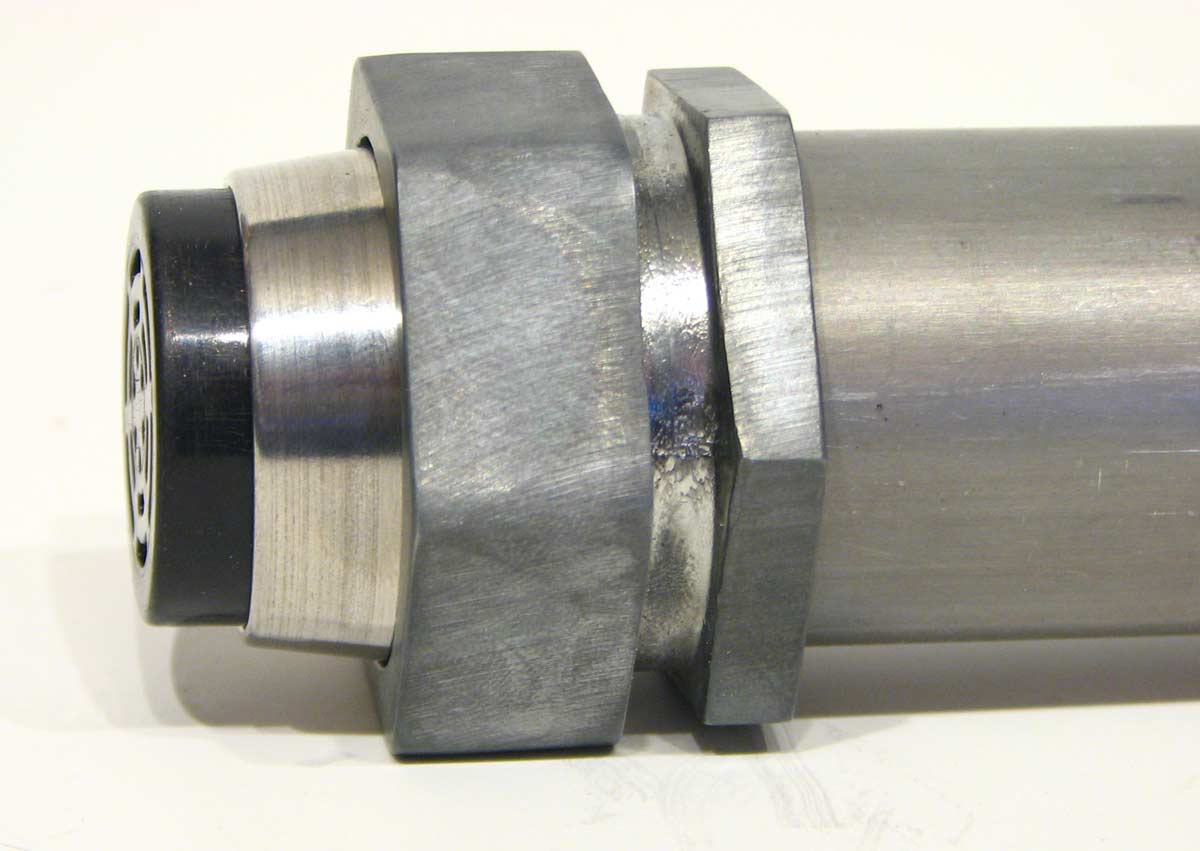

  • pommel_sleve3.jpg
    61,9 KB · Aufrufe: 265
Naja, bis jetzt kann man noch nicht so wirklich viel erkennen, nur den MR Lautschrecher am Ende des Griffes:D
Die Zeichnung ist allerdings sehr schön, sehr modernes Design. Bin auf das Ergenbnis gespannt!

PS: Für solche Sachen gibt es aber auch den Lichtschwertbau Thread^^
