Offizieller Lichtschwertbau-Thread

[Darth Sediyun]

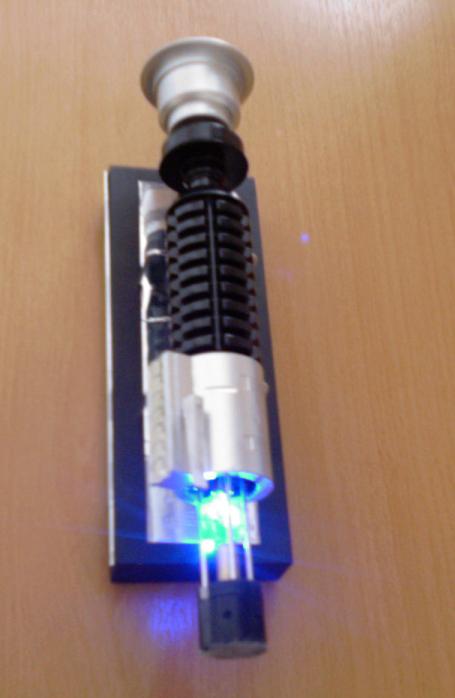

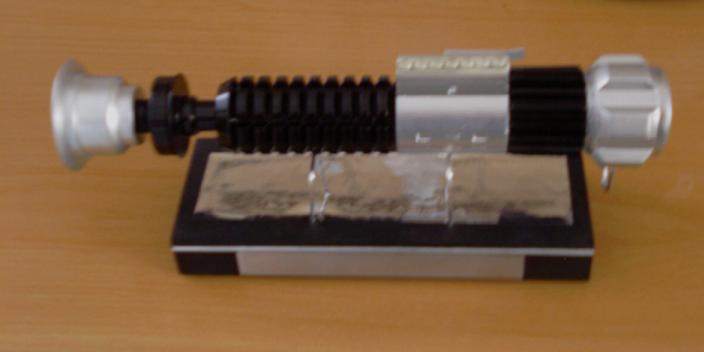

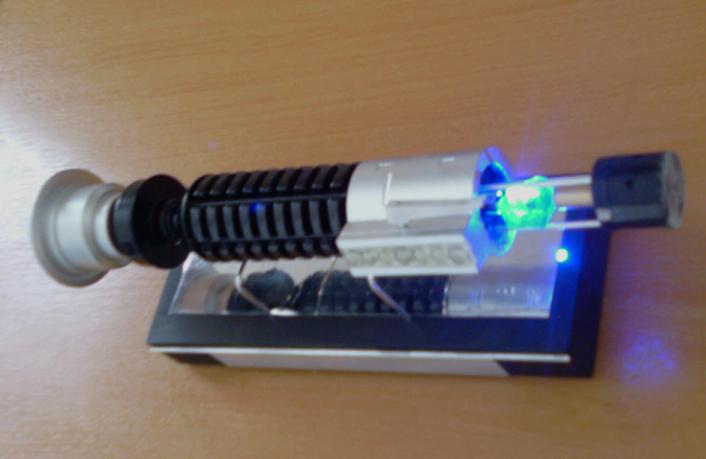

Ok nier nun mal die ersten Bilder nun von der Kristal version , nur am rande
(habe zum Preis Check mal einen ins Ebay gemacht)

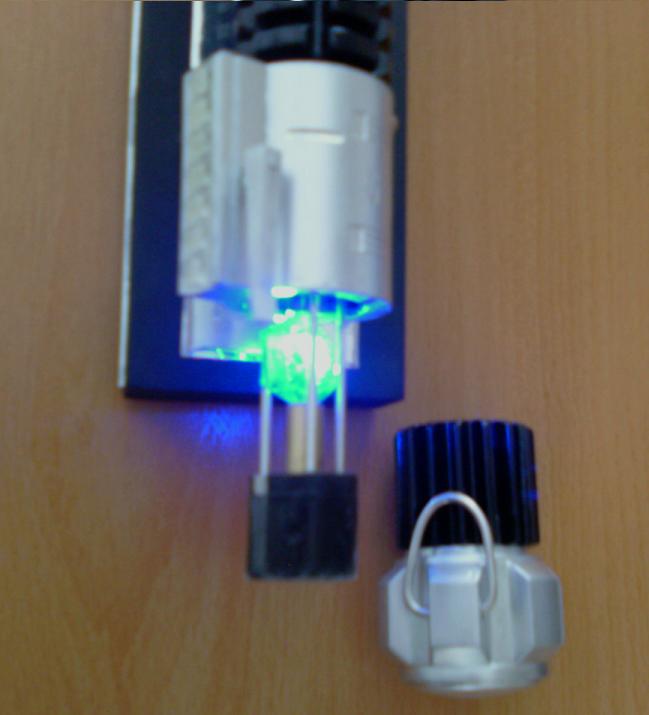

aber so schauts nun in etwa aus, die Elektronik befindet sich in dem Display der Kristal wird nun also von unten angeleuchtet. Der Saber ist in 2 Teile zerlegbar und natürlich auch zum komlett hinstellen nich nur im zerlegten zustand. Die 2 Teile halten magnetisch zusammenund sind mit einem kleinen Haltebolzen arritiert, ist aber nicht geeignet um ihn an denGürtel zu hängen , also Nur ein Vitrinen modell.
Grüssle



[Benwio]

Die Lösung eurer Probleme ab 100 Euro.

Meine verehrten Jedi Sith und Padawane.
Warum geht ihr nicht einfach unter Replix - Versand für Filmrepliken - Star Wars - Harry Potter - Herr der Ringe - Star Trek uvm dan unter Filmrepliken dan zu Star Wars.
Da findet ihr die FX Lichtschwerter, die Griffe in originalem Design und die Miniaturausgabe.
Habe selbst zwei der FX Modelle und bin begeistert!
Ich hoff ich konnte helfen.
MÖGE DIE MACHT MIT EUCH SEIN!



[Jediknight94]

Ähmm...ich bin grad etwas verwirrt. Hier gehts doch darum, wie der Name "Lichtschertbau-Thread schon sagt, sich eigene Lichtschwerter zu bauen...
Deshalb weiß ich nicht, ob dein Post hier richtig ist...

JK94



[Darth Sediyun]

Hallo
Ich denke auch das es hier ums Thema Bauen geht, hier also mal der Bau eines meiner neuen Lightsaber Projekten - Dookumentiert
, mal sehn wers weiss was es für ein Saber wird

is aber denk ich net so schwer Haha

Anleitung:

Zuerst hab mir natürlich die Pläne besorgt damit ich so nah wie möglich ans original komme.

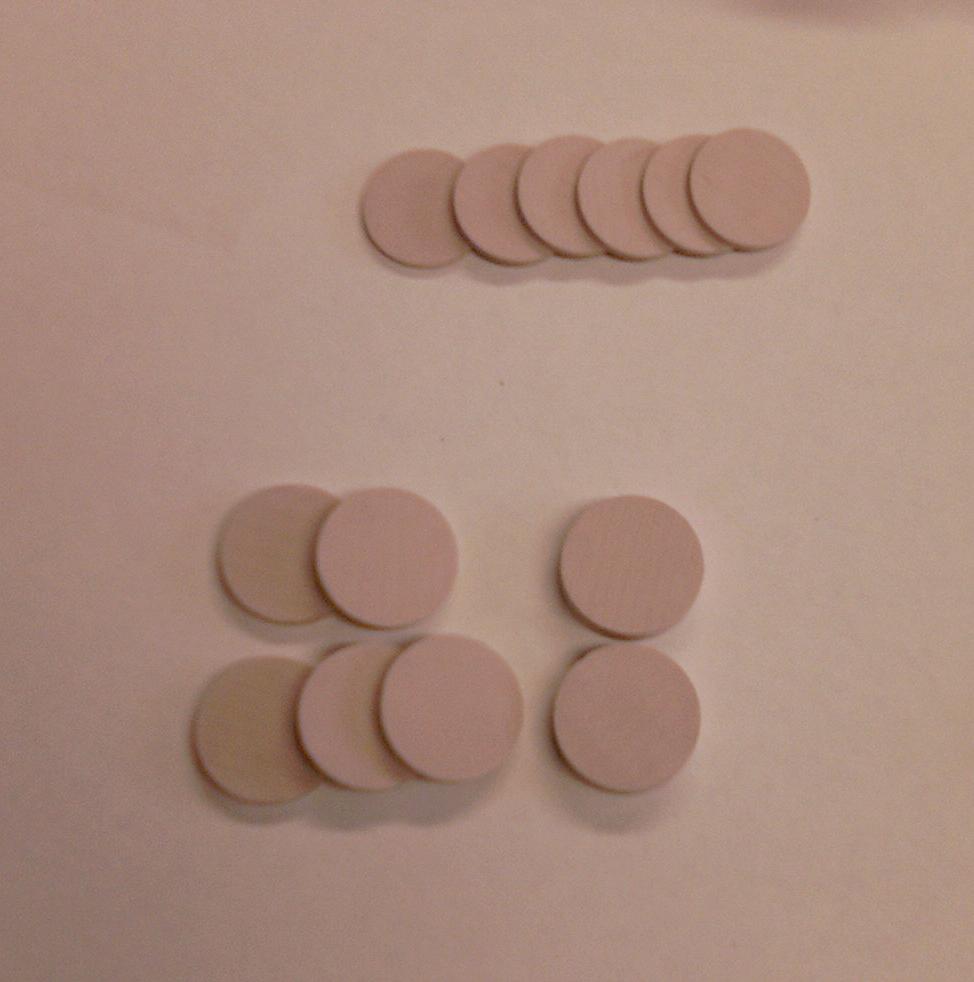

Angefangen hab ich damit die Masse mit einem Zirkel auf Kunststoffplatten aufzuzeichnen danach ausgegeschnitten und verschliffen.
Diese Kunststoffplatten sind vorher natürlich in richtiger stärke zurechtgeschliffen worden, as gibt ja später die abstände zueinander.

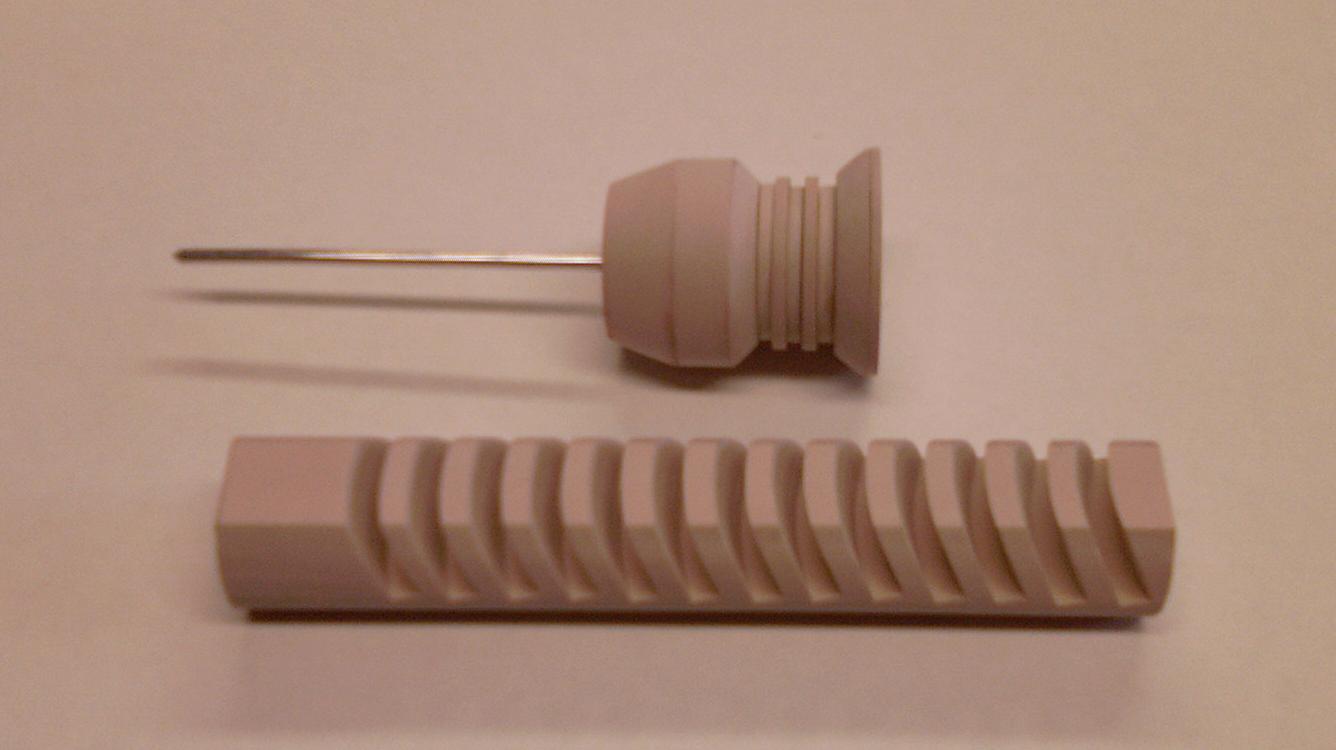

Dann die Scheiben alle mittig gebohrt und auf einer Alustange
(3mm schweissdraht) aufgereiht.
Vorher naturlich die Scheiben die eine Schräge haben zurechtgeschliffen mit einer menge Sandpapier und nem Drehmel fürs Grobe.

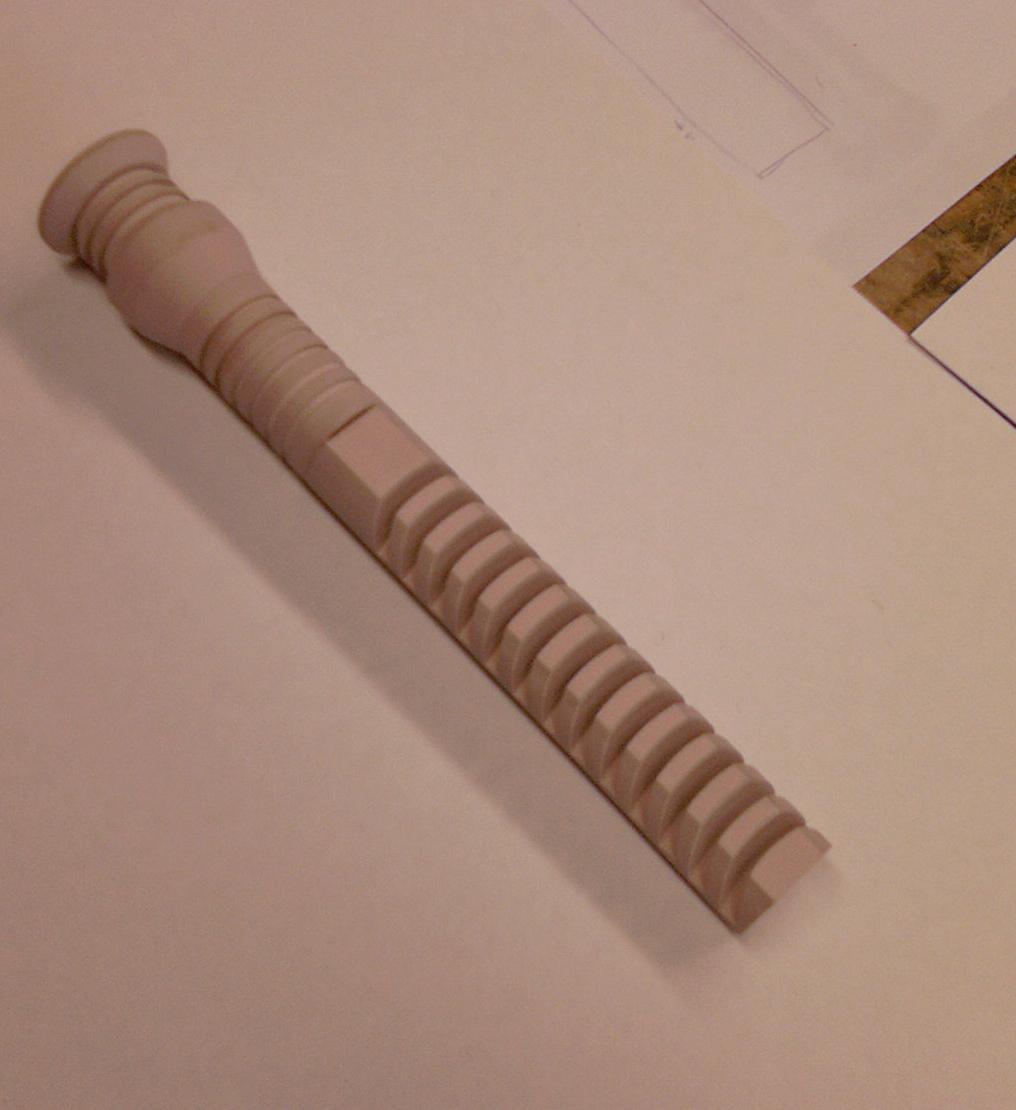

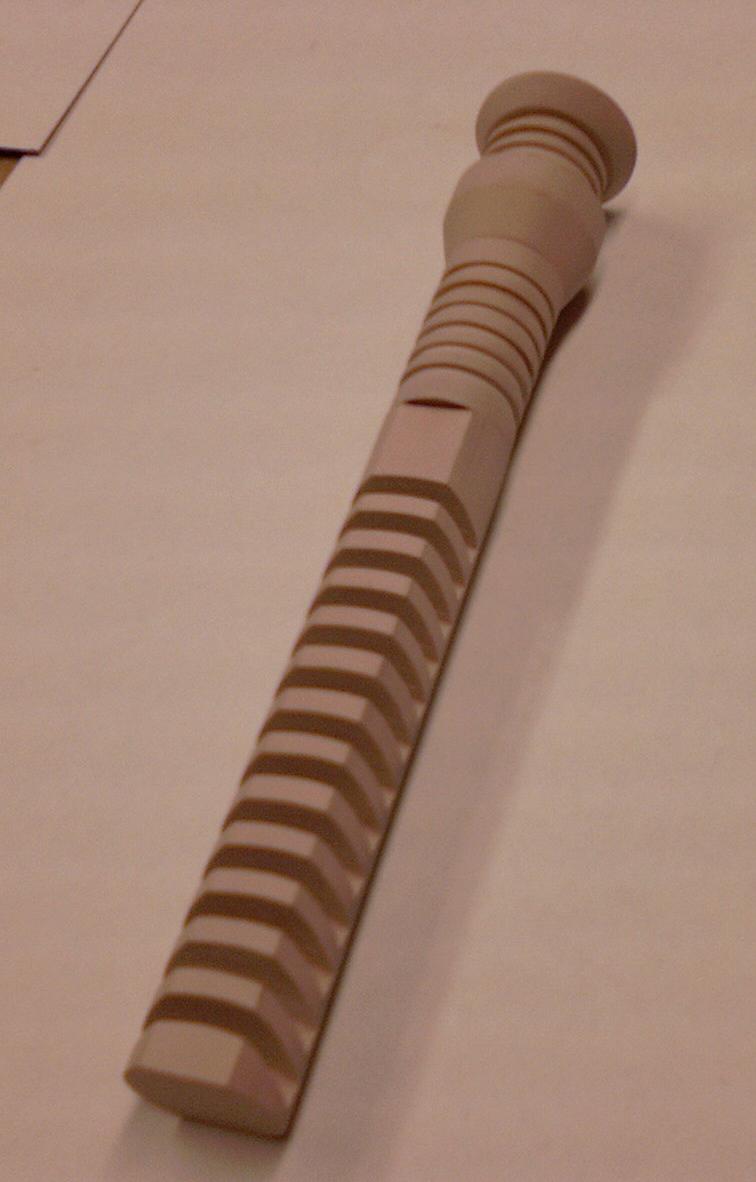

Das grössere Stück habe ich zuerst mal rund geschliffen gehabt, wie ein rundes Rohr eben welches aber aus Vollmatterial ist. Danach mit hilfe einer Kreisschablone und einer Oberfräse diese Rillen eingefrässt so das diese Rillen nun wie beim original ......... Lightsaber leicht gerundet und schräg angeordnet sind.

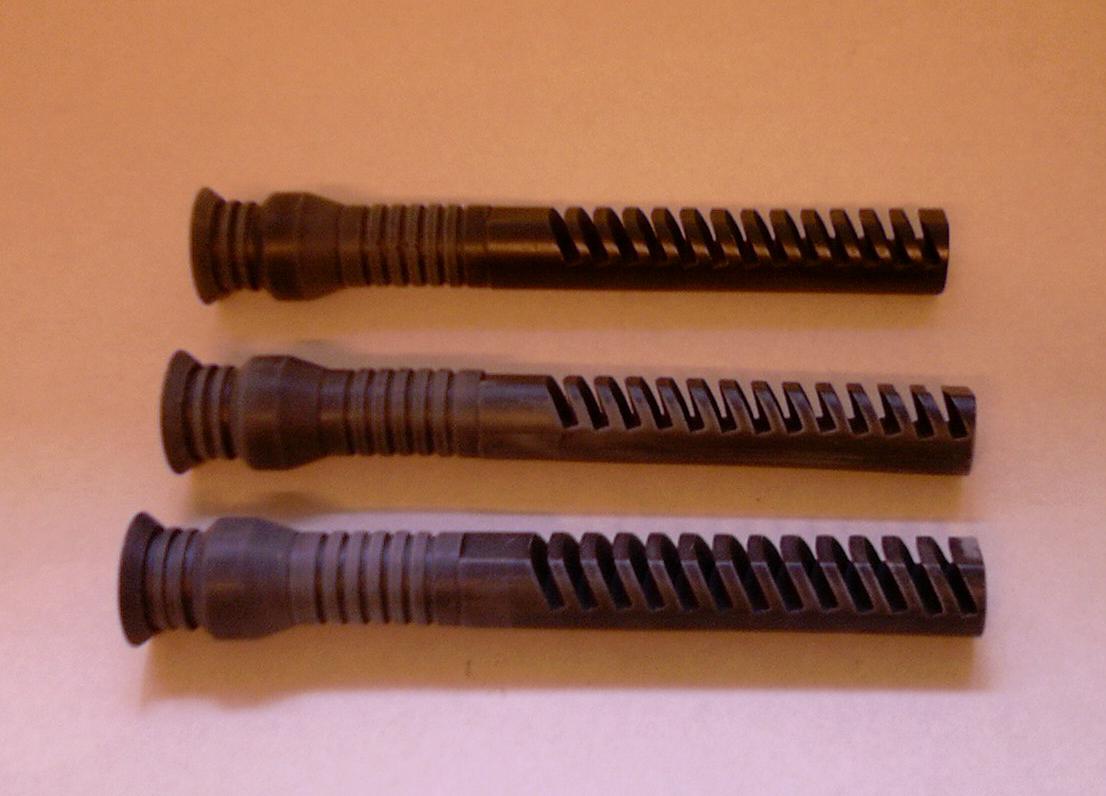

Von dem dann fertig zusammengeklebten Modell habe ich dann eine Silicon Form gemacht und schon mal 3 stück zum testen gegossen.
Ergebniss ist auf dem letzten Bild zu sehen.
Soooo
demnächst gehts weiter mit der Bauanleitung nun is aba erst mal Wochenende

grüssle



[Jediknight94]

Hallo
Ich denke auch das es hier ums Thema Bauen geht, hier also mal der Bau eines meiner neuen Lightsaber Projekten - Dookumentiert
, mal sehn wers weiss was es für ein Saber wird

is aber denk ich net so schwer Haha

Anleitung:

Zuerst hab mir natürlich die Pläne besorgt damit ich so nah wie möglich ans original komme.
Angefangen hab ich damit die Masse mit einem Zirkel auf Kunststoffplatten aufzuzeichnen danach ausgegeschnitten und verschliffen.
Diese Kunststoffplatten sind vorher natürlich in richtiger stärke zurechtgeschliffen worden, as gibt ja später die abstände zueinander.
Dann die Scheiben alle mittig gebohrt und auf einer Alustange
(3mm schweissdraht) aufgereiht.
Vorher naturlich die Scheiben die eine Schräge haben zurechtgeschliffen mit einer menge Sandpapier und nem Drehmel fürs Grobe.
Das grössere Stück habe ich zuerst mal rund geschliffen gehabt, wie ein rundes Rohr eben welches aber aus Vollmatterial ist. Danach mit hilfe einer Kreisschablone und einer Oberfräse diese Rillen eingefrässt so das diese Rillen nun wie beim original ......... Lightsaber leicht gerundet und schräg angeordnet sind.
Von dem dann fertig zusammengeklebten Modell habe ich dann eine Silicon Form gemacht und schon mal 3 stück zum testen gegossen.
Ergebniss ist auf dem letzten Bild zu sehen.
Soooo
demnächst gehts weiter mit der Bauanleitung nun is aba erst mal Wochenende

grüssle

Ich tippe schwer auf Qui-Gon...

Boah, echt Respekt. Hast du super hingekriegt.

Wie machst du denn dann die Klinge rein? Werden die auch in Qui-Gon-Optik lackiert?

Wäre schön, wenn du uns deinen Fortschritt weiterhin präsentieren würdest!

JK94



[Darth Sediyun]

Hi richtig , soll das von Qui Gon werden, Klingen werde ich da nicht rein machen sollen billigere alternativen zu den Teuren MR Replikas 1:1 Vitrinen Modellen werden.
Diese werden optisch natürlich dem von Qui Gon angepasst , ist ja lediglich das hier zu sehende Teil was noch schwarz nachlackiert wird, den Rest werde ich auch mit Metall machen , oder besser gesagt dann mir Aluminiumrohren, die sind schon Bestellt

Werde natürlich jeden Fortschritt hier Posten, die ersten Kristal Saber sind ja nun auch fertig,

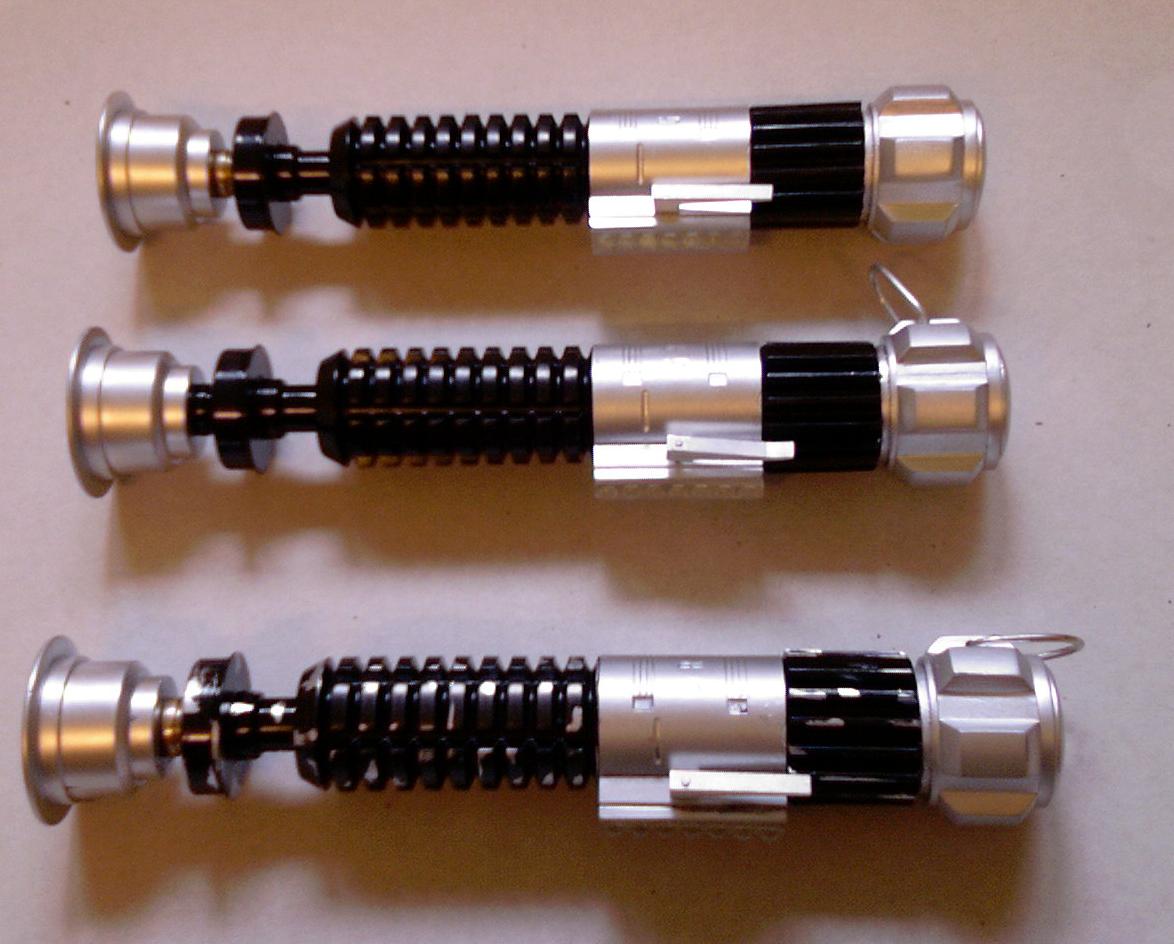

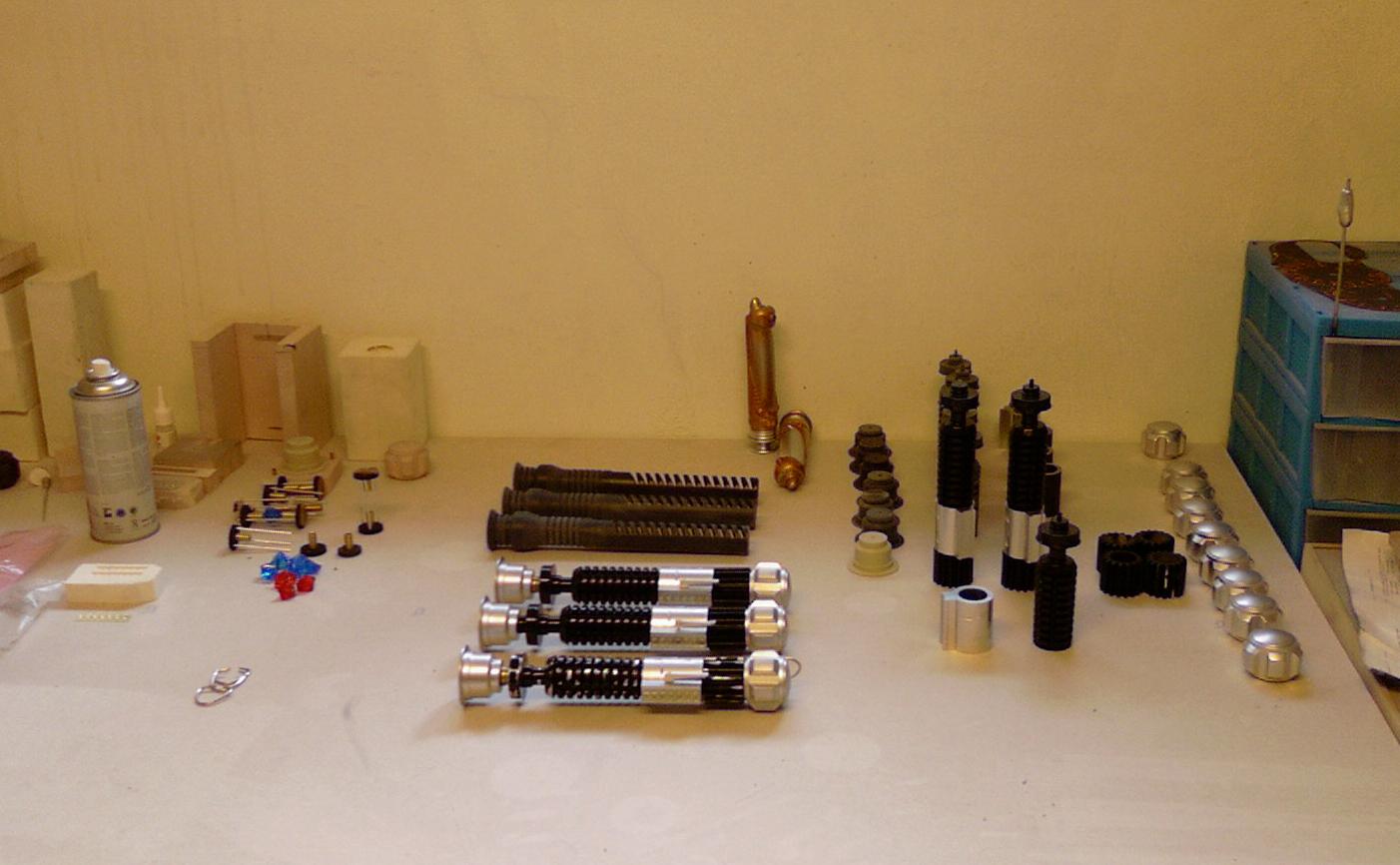

Ich sende hier noch mal n Paar Bilder von den Versionen mit und mal wies in meiner Saber Produktions Werkstatt ausschaut



[Jediknight94]

Hi richtig , soll das von Qui Gon werden, Klingen werde ich da nicht rein machen sollen billigere alternativen zu den Teuren MR Replikas 1:1 Vitrinen Modellen werden.
Diese werden optisch natürlich dem von Qui Gon angepasst , ist ja lediglich das hier zu sehende Teil was noch schwarz nachlackiert wird, den Rest werde ich auch mit Metall machen , oder besser gesagt dann mir Aluminiumrohren, die sind schon Bestellt

Werde natürlich jeden Fortschritt hier Posten, die ersten Kristal Saber sind ja nun auch fertig,

Ich sende hier noch mal n Paar Bilder von den Versionen mit und mal wies in meiner Saber Produktions Werkstatt ausschaut

Oh mein Gott, ich verneige mich! Wie es auf deinen Bildern aussieht, hast du es echt fertiggebracht, ein Sidious Lightsaber herzustellen??? Die anderen sind natürlich auch oberklasse, aber das Obi-Wan im neuen Look müsste doch eigentlich oben einen Kupferfarbenen Ring haben, oder?

JK94



[Darth Sediyun]

Ja ist richtig , den Sidious Lightsaber tue gerade nebenbei mit Lackieren , ist noch nicht fertig, muss schon sagen das das aber echt n mords aufwand ist den gut hinzubekommen. So viel verschiedene Farben, und auf dem Original hat mir der Lack nicht gehalten trotz gutem aufrauhen. Hatte es mit klebeband abgeklebt und beim abziehen bleibt die Farbe am Klebeband, muss also noch mal ran.
Wegen dem Kupferring das ist richtig hab ich auch gemacht, nur bei einem muss ich das noch machen (mitte) und mein Handy macht net sooo tolle bilder , bei Nahaufnahmen bekomme ich nix scharf gestellt.
Beim Weathered ist das in einer goldlichen Farbe.
Finde Persönlich den Used Look am besten . bin hergegangen und hab den Emiter vorne mit nem Feuerzeug noch etwas angekokelt und schwarz verrusst ,so das es verbraucht und nach Hitzeeinwirkung ausschaut- finde das kommt echt gut rüber. Werde meinen ersten Obi Wan Saber denke ich auch noch so nachbearbeiten.

grüssle



[Jediknight94]

Darf ich fragen, wo du die Pläne zum Bau her hast????

Ich meine, ich kann das sowieso nicht, nur aus Interesse.

JK94



[Darth Sediyun]

Aus den weiten der Galaxis

nene irgendwo aus dem Internet halt , und manch andere oder fehlenden Parts oder
Sachen.
Da hab ich einfach eine Bild mit guter auflösung genommen und in Originalgrösse ausgedruckt , so kann ich mir Selber Pläne nach "nahezu" Original massen erstellen.



[Lord XR]

Sieht wirklich sauber aus. Ja, den Sidious Saber versuch ich auch seit ner Weile schön zu lackieren, aber ist echt ein wahnsinns Aufwand durch die verschiedenen Farben.

Zu dem Qui-Gon: der sieht schon echt gut aus, es fehlt aber noch der Abschluss am unteren Ende; da wird der Saber nochmal etwas dicker und hört nicht mit den Einschnitten auf. Saberproject.de habe auch von den LE gute Bilder.
Ansonsten, großes Lob für deine Geduld, die eine solche Arbeit erfordert.



[Darth Sediyun]

Das Teil am ende werde ich nächste Woche noch fertigen, das mache ich seperat damit ich das Alurohr noch darüber schieben kann, erst danach kommt das andere Stück hinten noch drauf.

welche Farben oder Lacke nimmst Du nun für den Sidious Saber ???
und welche Marke???

Ein Kollege meinte das es ein Gutes Chromspray geben soll das wirklich ist wie Chrom,weis aber nicht welche Marke es sein soll.
Ich habe nun sicher schon 5 verschiedene Marken ausprobiert aber die sind alle nicht 100%ig wie chrom.



[Fox-Design]

Hi,
Ich habe zwei Custom made Saber zu verkaufen...
Preis VS ,bei Interesse bitte mailen an bronchicum@web.de
Beide aus solidem Edelstahl mit Edelstahl Basis
Einmal Yoda
http://img384.imageshack.us/img384/6691/yoda13wc.jpg

Einmal Mc Quarrie Stormtrooper Concept Saber
http://img266.imageshack.us/img266/4195/stormtroopersaber2kg1.jpg

Bei Interesse wie gesagt mailen bitte keine Pm gucke zu selten hier rein



[Lord XR]

welche Farben oder Lacke nimmst Du nun für den Sidious Saber ???
und welche Marke???

Ich hab auch noch kein Chromspray gefunden, das wie Chrom aussieht, daher nehme ich einfach Silber und das Ganze wird dann mit Klarlack überzogen. Ich nehme noch Bronze und Gold, alles von Revell. Wird nicht perfekt, aber man muss sich vor Augen halten, dass der Sidious Saber von der Farbgebung der schwierigste von allen ist.
Wenns mir nicht gefällt, muss ich eben nochmal ran.
Hab mir, übrigens vom gleichen Händler wie Du, 2 andere Saber gekauft. Hattest recht, die brauchen schon noch etwas Nachbearbeitung; was hast du dafür genommen, irgendeinen Füller?



[adi gallia]

Hi,
Ich habe zwei Custom made Saber zu verkaufen...
Preis VS ,bei Interesse bitte mailen an bronchicum@web.de
Beide aus solidem Edelstahl mit Edelstahl Basis
Einmal Yoda
http://img384.imageshack.us/img384/6691/yoda13wc.jpg

Einmal Mc Quarrie Stormtrooper Concept Saber
http://img266.imageshack.us/img266/4195/stormtroopersaber2kg1.jpg

Bei Interesse wie gesagt mailen bitte keine Pm gucke zu selten hier rein

Nach meiner Meinung etwas zu Stümperhaft zum anbieten.



[Darth Sediyun]

Hi , dieses weisse Matterial ist sehr Ölhaltig hab ich das gefühl und lässt sich unwarscheinlich schlecht bearbeiten und lackieren. Blättert immer alles ab. Ich habe den Saber fast komplett angeschliffen und mit grauem Füller aus KFZ Bereich lackiert und nachgeschliffen, dennoch hatte ich mit dem Matterial probleme. Erst nach dem abformen mit dem Silicon und dem nachgiessen mit meinem Matterial hier hatte ich bessere ergebnisse . Gut ist, das ich Mein Matterial vorab schon einfärben kann und so eventuell schon in schwarz oder so giessen kann.
Welche 2 Lightsaber haste Dir denn ergattert? Ich wollte eventuell auch das von Mace und Dooku,aber ich war dann in der Zeit wo es abgelaufen ist im Urlaub ,und unterwegs ,so das ich nicht mehr mitbieten konnte.
Das Qui Gon von dem Verkäufer da stimmten ja irgendwie die Masse nicht und sah auch extrem Krum aus wie ich fand, das war auch der Auslöser das ich dachte ich mache das selber. Aber dann in kombination Kunststoff und Aluminium.

Mit dem Lackieren des Sidious Sabers sehe ich so, wenn ich das von der Farbgebung nicht so Toll hinbekomme, werd ich einfach die Chrom edition machen, ich werd in kürze mal das Chrombedampfen testen ist zwar nicht gerade billig aber mal sehen wie das rauskommt und aussieht. Bilder folgen dann.

Update zum Qui Gon Lightsaber :
Die endcaps sind nun auch gemacht und 3 Stück vorhanden,1m Alurohr sollte montag oder so ankommen.
Achtung-Ich werde insgesammt lediglich 3 Qui Gon Jinn Lightsaber bauen , einen werd ich für meine Vitrine behalten, 2 werden dann Verkauft , wer interesse hat kann sich schon mal melden um eventuell zu reservieren. Preis per PN



[Lord XR]

Kannst ja dann mal sagen, was das mit dem Verchromen so kostet, würde mich interessieren.
Ja, hast recht, das weiße Material von denen ist irgendwie schmierig; mal sehen, wie gut sich das bearbeiten lässt...
Ich hab mir das Anakin RotS und das Windu geholt, wobei ich mir beim Windu überlege, es wieder zu verkaufen. Mal sehen, wie ich Zeit und Lust finde.

Bin sehr gespannt, auf deine Qui-Gon Konstruktion. Hätte u.U. Interesse, Preisvorstellung gerne per PN.



[scheffnd]

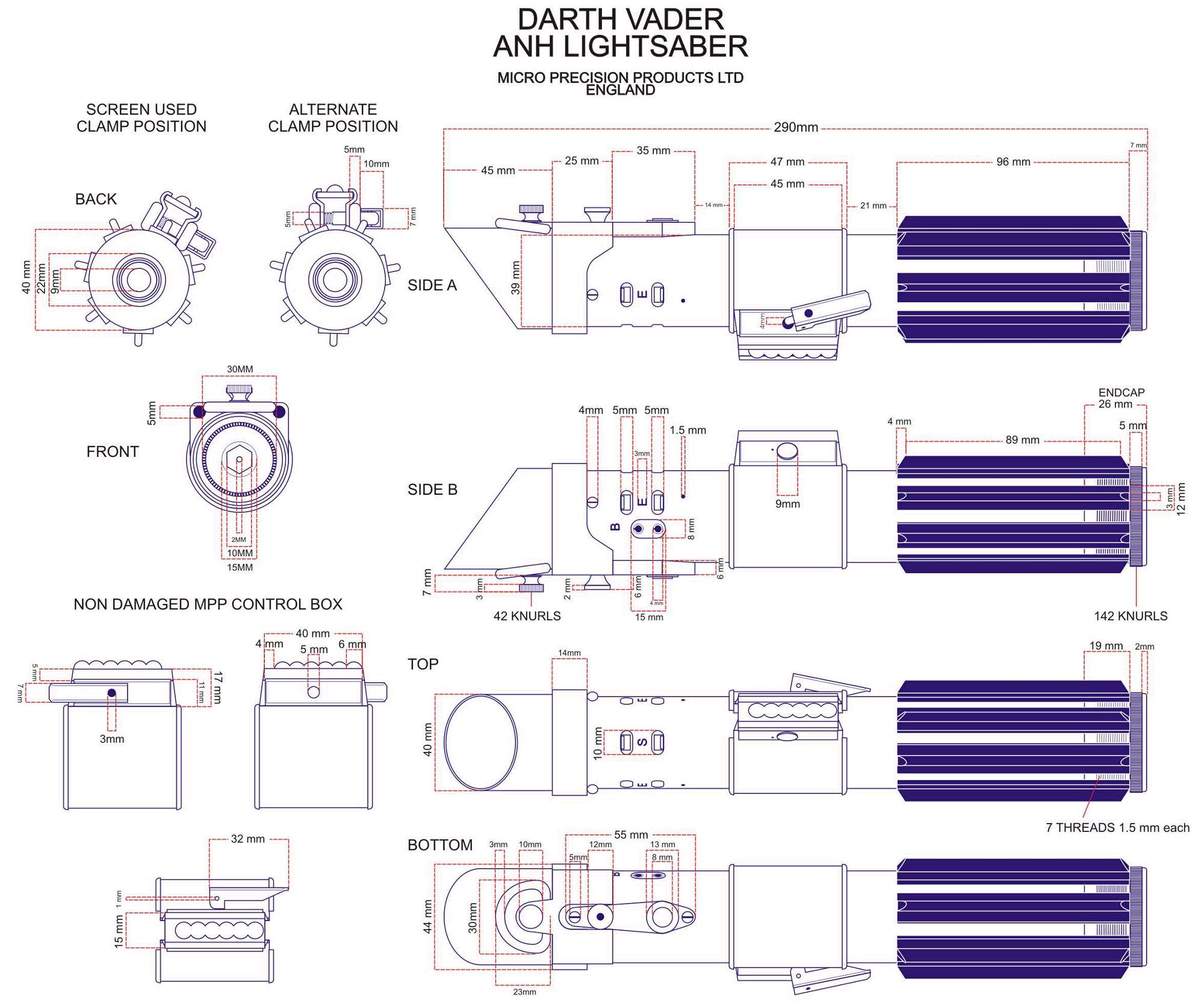

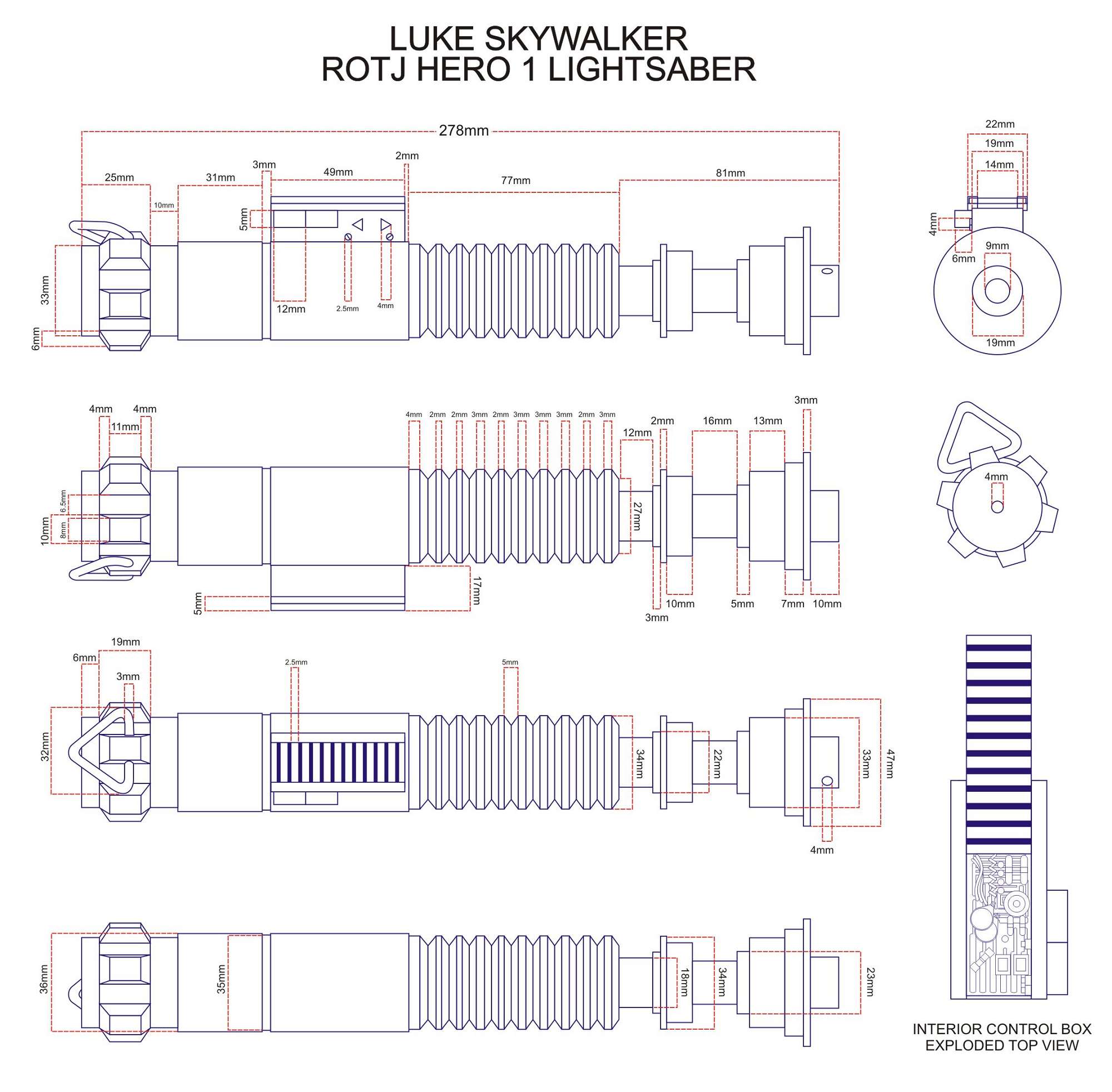

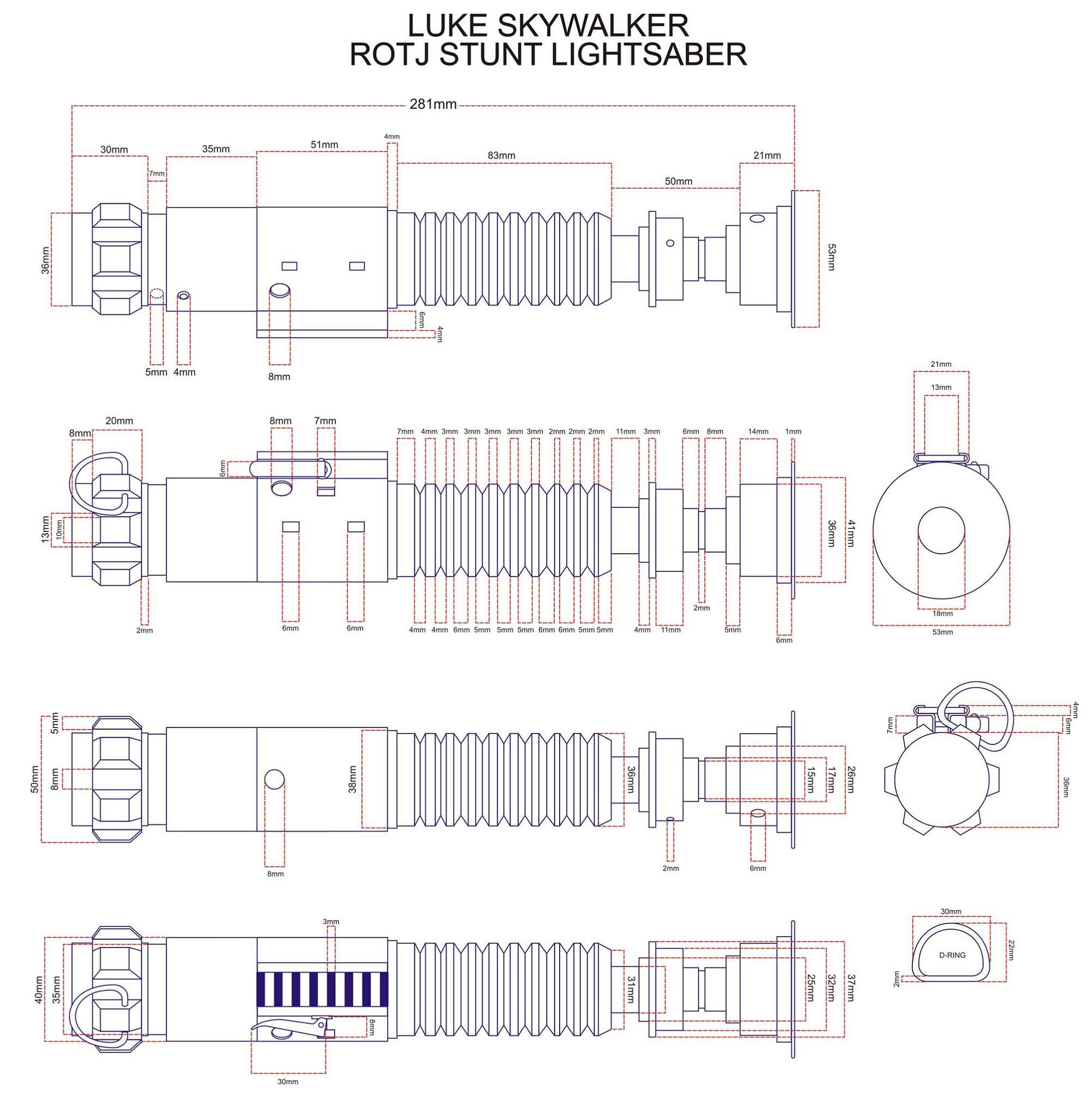

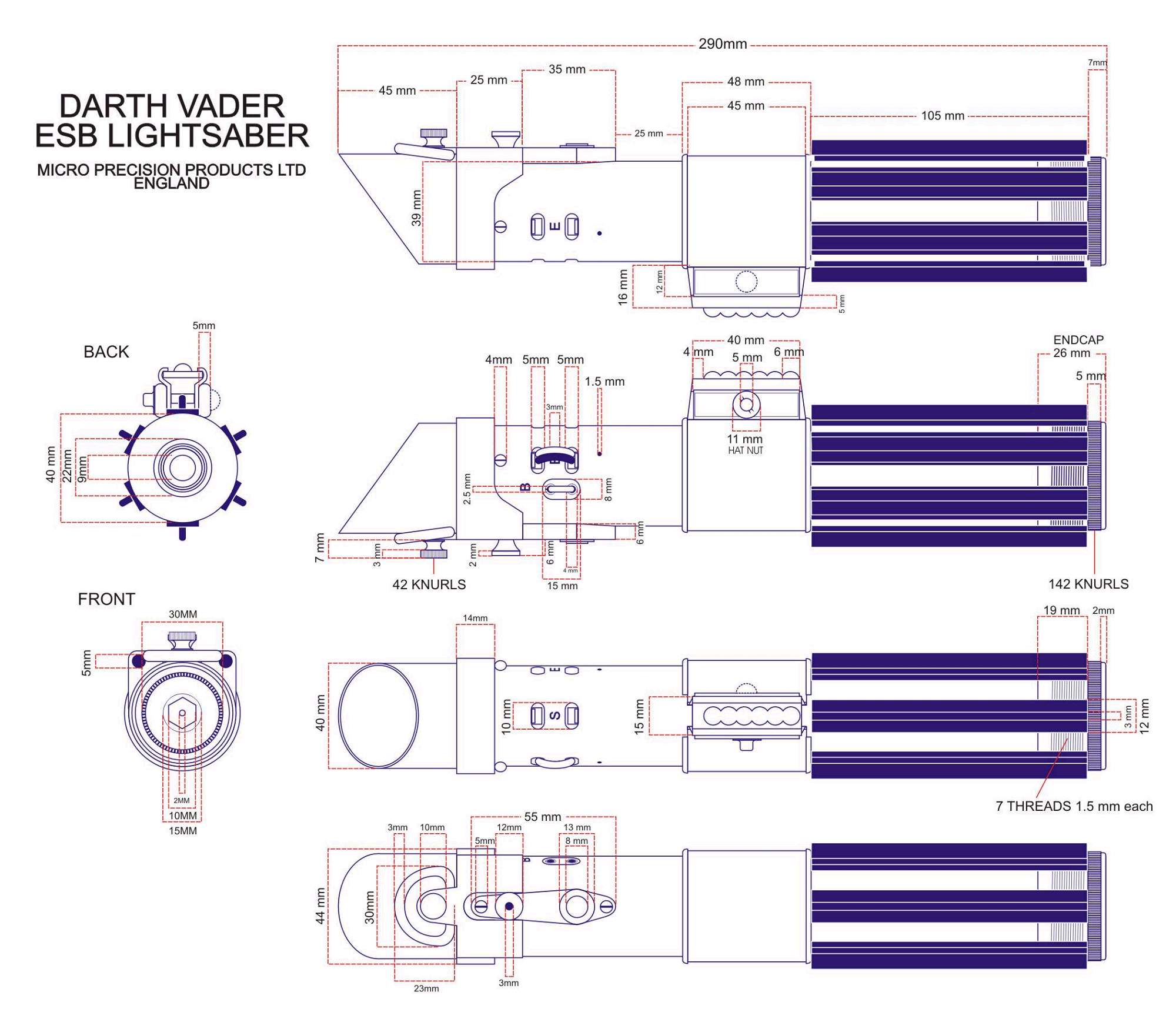

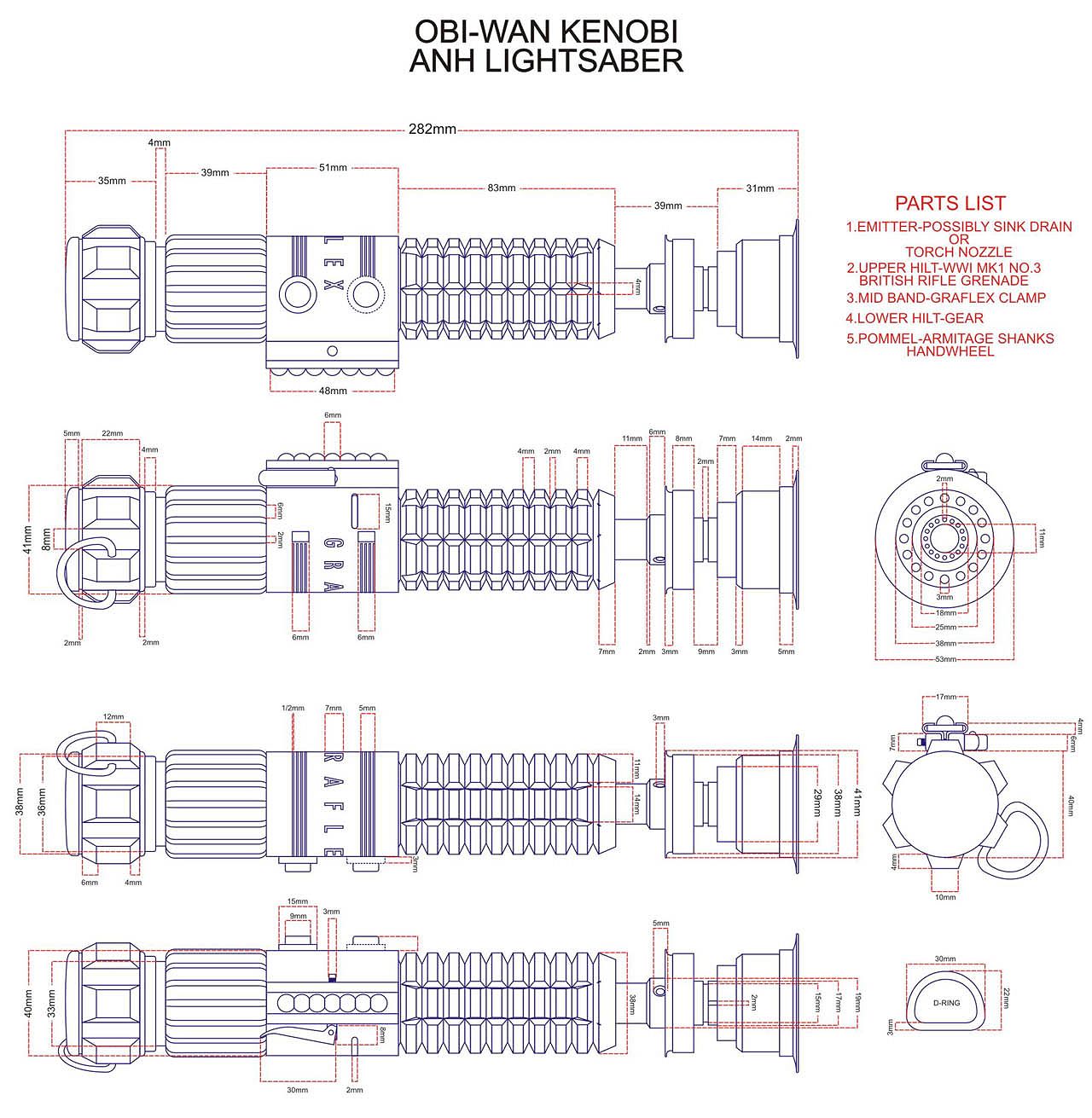

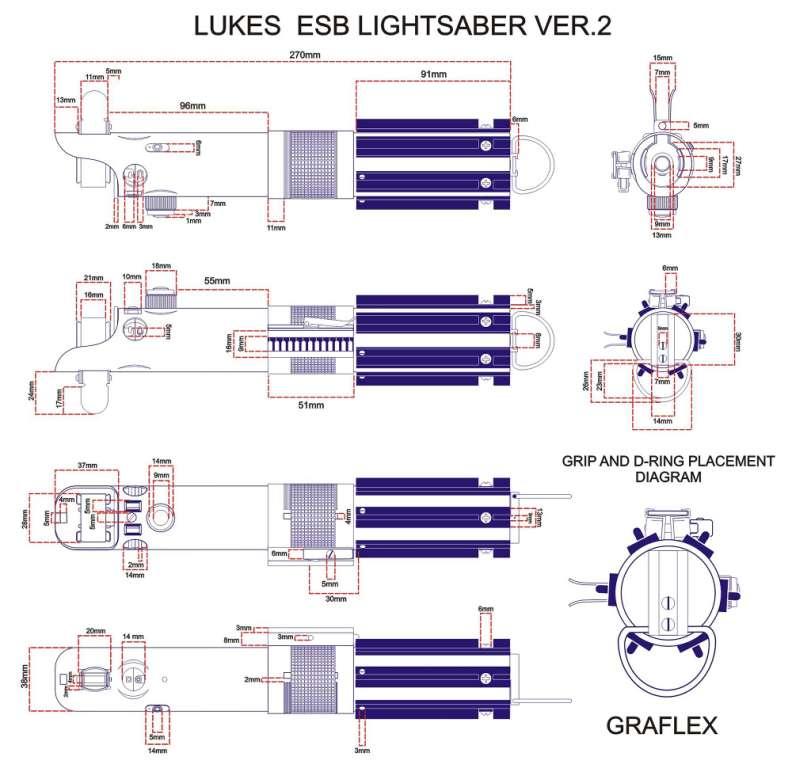

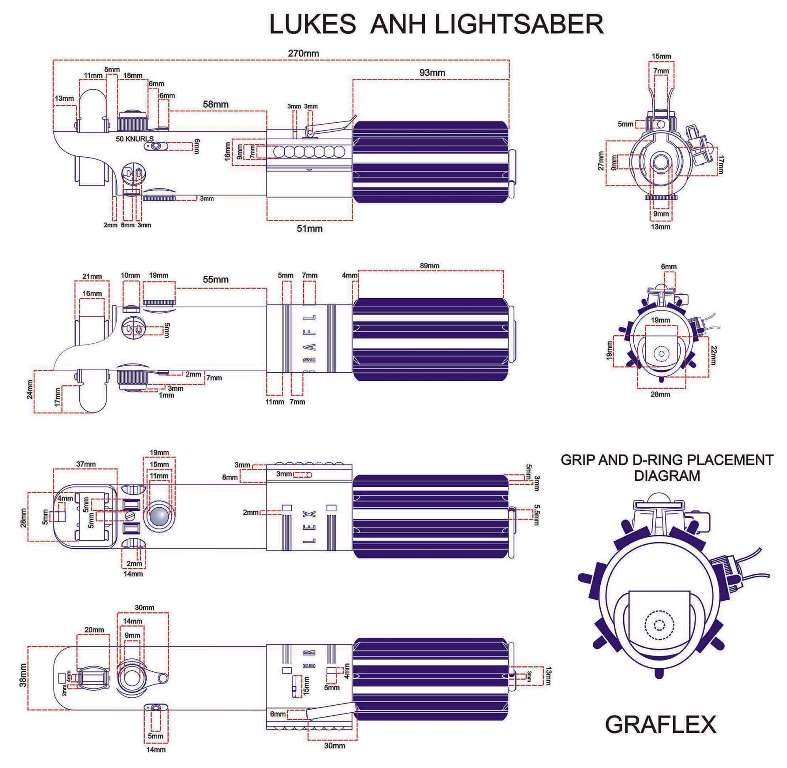

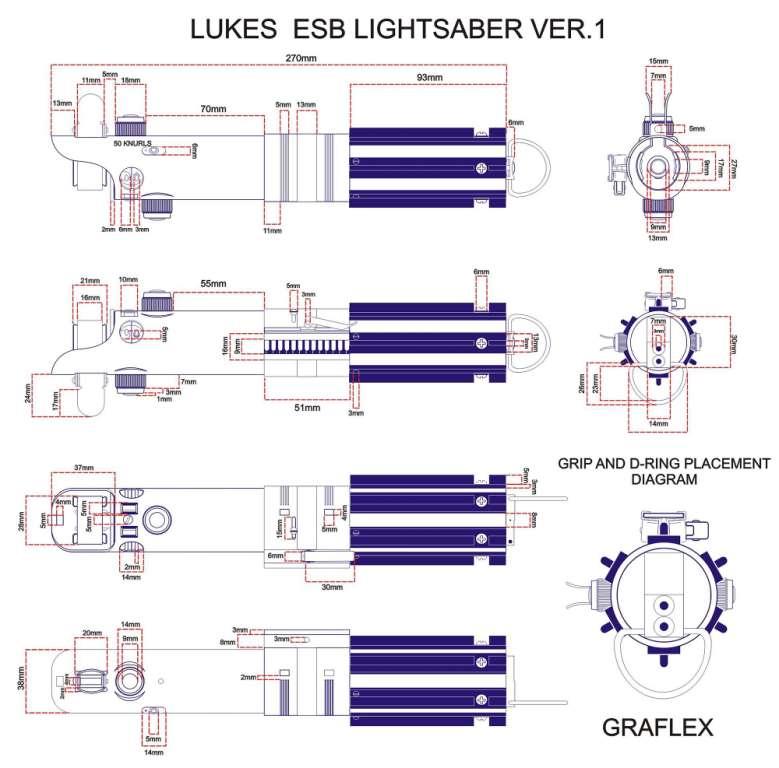

habe hier schon mehrmals galesen das Leute nach Plaenen von bestimmten LS nachfragten, hier sind ein Paar, hoffentlich koennen sie jemanden helfen, habe sie mal irgendwo im WWW gefunden, viel Spass



[scheffnd]

und hier nochmal was



[scheffnd]

das schoene daran ist das gerade zum nachbauen auch die ganzen Masse abgebildet sind, eine Frage noch gibt es hier irgendwo was, wo schonmal einer versucht, ein bisschen Technik, also LEDs oder sonstwas fuer die Klinge zu bauen?
